集成式电动试压泵

点击量: 添加时间:2015-5-27


集成式电动试压泵 集成式电动试压泵 集成式电动试压泵 集成式电动试压泵

一、设备的使用条件:

1、设备可在需方不必增加其它设施的情况下可正常安装使用;

2、环境温度:-5℃~42℃;

3、试验介质: 水或浓度较低的油类;

4、设计耐压: 0-130MPa;

5、测试温度:常温;

6、压力传感器及压力表:传感器0-150MPa,压力表0-160MPa;

7、压力测量精度:传感器精准度为满量程FS0.1%,压力表为1.6级;

8、系统的整体控制精度为FS 0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。

控制系统的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准:

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

设备整体功能概述:

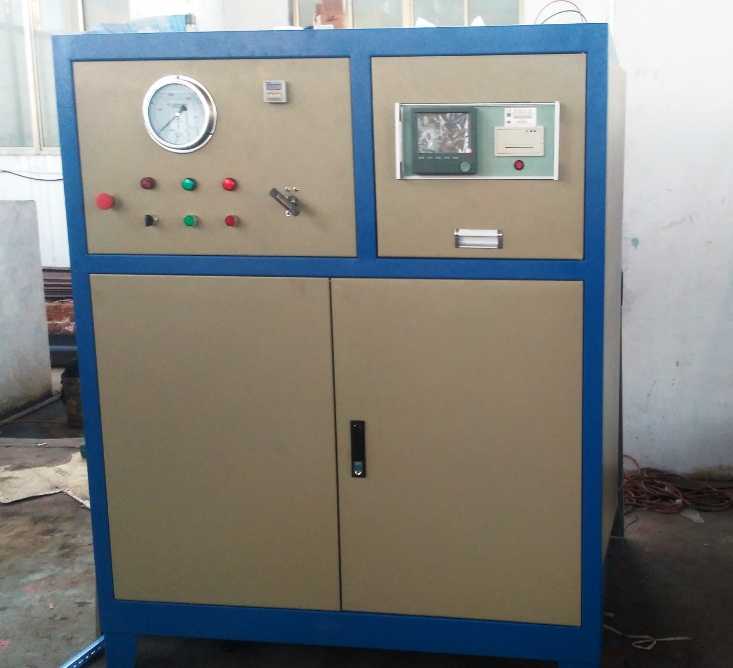

集成式电动试压泵设备整体由数显记录仪压力采集系统以及设备多功能压力遥控自控控制系统、3D-SY150/130MPa电动试压泵三部分组成,全部集成在设备机箱里面,3D-SY150/130MPa电动试压泵通过压力遥控自控控制系统(电控)来控制,也可独立进行压力试验,也可以通过数显记录仪压力采集系统软件采集压力试验数据,显示压力时间以及压力实时曲线,自动生成储存报表与打印报表。

名称

明细项

生产厂家

规格型号

电动试压泵控制系统

3D-SY150/130MPa

电动试压泵

1

思凯达

额定排出压力130MPa,

额定流量150升每小时,7.5KW电机

电接点压力表

1

济南长城仪表

精度0.5级,压力160MPa,径向不锈钢制

高压单项阀及安装组件

1

美国HIP

压力20000PSI,通径DN6,试压泵精度保压

压力遥控自控控制系统

1

思凯达

试压泵控制系统核心,手动近控,遥控远程

压力传感器

1

湖南宇航

量程150MPa,精度为满量程FS0.1%

数显记录仪压力采集系统

1

思凯达

五寸彩屏数显记录仪,微型针式打印机

配电系统及设备相关配件

1

思凯达

设备配电系统及高压阀门管汇

据现场实际需要定制

设备控制柜

1

思凯达

试压泵级控制系统与阀组集成在控制柜内



























三、设备详细配置清单如下:

注:个别配件在实际生产制作中有可能参数不同,但不影响设备整体功能。
